UNIFIX -Verbinder:  die Lösung für vieles!

Auch unter Last fest verbunden

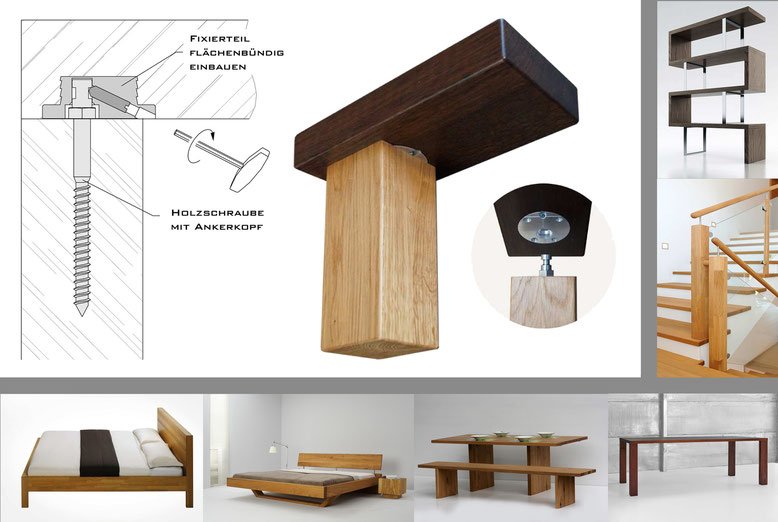

Mit dem Universalverbinder lassen sich verschiedenste Verbindungen an Tischen, Betten, Regalen oder Sideboards realisieren – schnell, stabil und unsichtbar. Der Beschlag besteht aus einer Ankerschraube und einem flächenbündig einbaubaren Kopfteil. Dieses massive Aluminium-Drehteil wird in das Trägerholz eingefräst und verschraubt.

Die Ankerschraube, die sowohl mit metrischem als auch mit Holzgewinde erhältlich ist, wird im zu befestigenden Gegenstück eingebracht. Die Verbindung beider Teile erfolgt schließlich mittels einer schräg angesetzten Fixierschraube. Diese trifft auf den Konus der Ankerschraube und sorgt so für äußerst große Zugkraft – das zu befestigende Teil wird so fest an das Gegenstück gepresst.

  • Unsichtbare Verbindungsmöglichkeit
  • Universelle Anwendungsmöglichkeit wie Tischfußbefestigung, Stollenverbindung, Tablarträgerbefestigung, etc….
  • Einfache, schnelle und sichere Montage
  • Verbindung jederzeit im Handumdrehen wieder lösbar
  • Flächenbündiger Einbau
  • Durch die schräg eingebrachte Fixierschraube wird eine äußerst große Zugkraft auf den Kopf der Ankerschraube ausgeübt und somit das Gegenstück angepresst

Tischfußbefestigung UNIFIX

Schwerlastverbindung für den MÖBELBAU

  • Extrem stabil
  • Unsichtbare Verwendungsmöglichkeit
  • Vielseitig verwendbar
  • Einfache Montage
  • Flächenbündiger Einbau

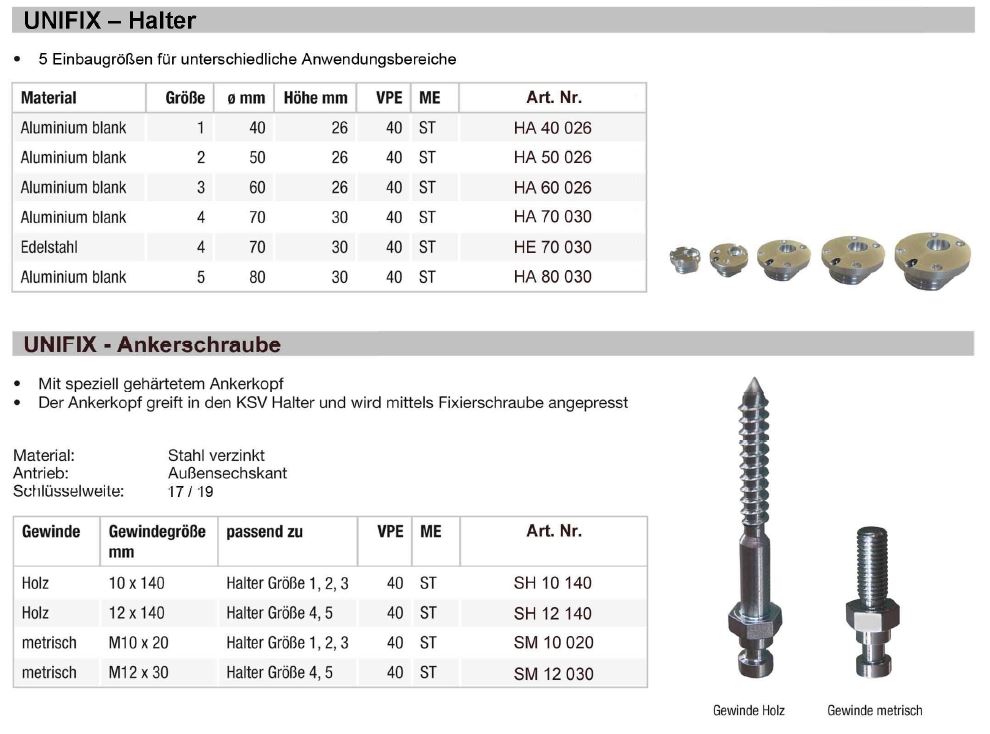

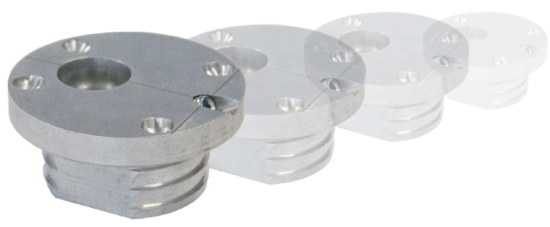

KSV UNIFIX - Ankerschraube

  • 5 Einbaugrößen für unterschiedliche Anwendungsbereiche

Material Größe Ø mm Höhe mm VPE ME Art. Nr.
Aluminium blank 1 40 26 40 ST HA 40 026
Aluminium blank 2 50 26 40 ST HA 50 026
Aluminium blank 3 60 26 40 ST HA 60 026
Aluminium blank 4 70 30 40 ST HA 70 030
Edelstahl 4 70 30 40 ST HE 70 030
Aluminium blank 5 80 30 40 ST HA 80 030

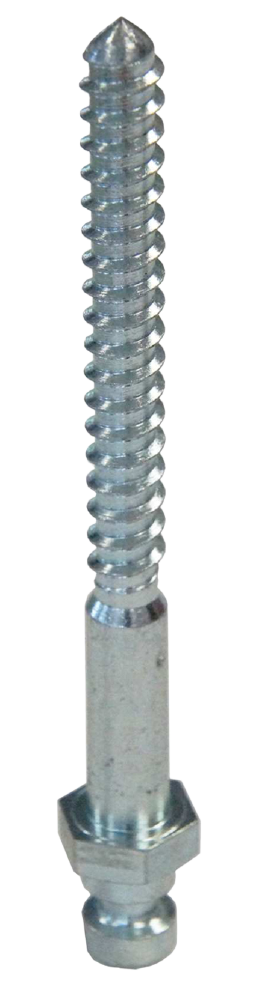

KSV UNIFIX - Ankerschraube

  • Mit speziell gehärtetem Ankerkopf
  • Der Ankerkopf greift in den KSV Halter und wird mittels Fixierschraube angepresst

Material: Stahl verzinkt
Antrieb: Außensechskant
Schlüsselweite: 17 / 19

Gewinde Gewindegröße mm passend zu VPE ME Art. Nr.:
Holz 10 x 140 Halter Größe 1, 2, 3 40 ST SH 10 140
Holz 12 x 140 Halter Größe 4, 5 40 ST SH 12 140
metrisch M10 x 20 Halter Größe 1, 2, 3 40 ST SM 10 020
metrisch M12 x 30 Halter Größe 4, 5 40 ST SM 12 030

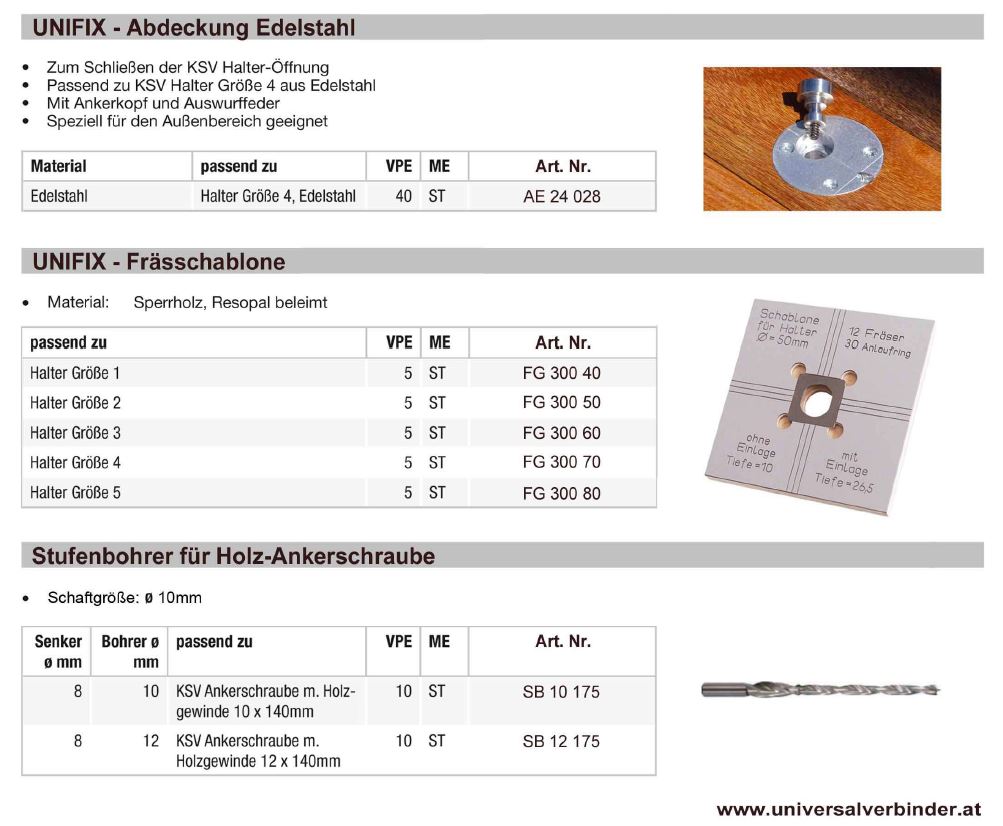

KSV UNIFIX - Abdeckung Edelstahl

  • Zum Schließen der KSV Halter-Öffnung
  • Passend zu KSV Halter Größe 4 aus Edelstahl
  • Mit Ankerkopf und Auswurffeder
  • Speziell für den Außenbereich geeignet

Material passend zu VPE ME Art. Nr.
Edelstahl Halter Größe 4, Edelstahl 40 ST AE 24 028





KSV UNIFIX - Frässchablone

Material: Sperrholz, Resopal beleimt

passend zu VPE ME Art. Nr.:
Halter Größe 1 5 ST FG 300 40
Halter Größe 2 5 ST FG 300 50
Halter Größe 3 5 ST FG 300 60
Halter Größe 4 5 ST FG 300 70
Halter Größe 5 5 ST FG 300 80







Stufenbohrer für Holz-Ankerschraube

Schaftgröße: Ø 10mm

Senker Ø mm Bohrer Ø mm passend zu VPE ME Art. Nr.:
8 10 KSV Ankerschraube m. Holzgewinde 10 x 140 mm 10 ST SB 10 175
8 12 KSV Ankerschraube m. Holzgewinde 10 x 140 mm 10 ST SB 12 175
